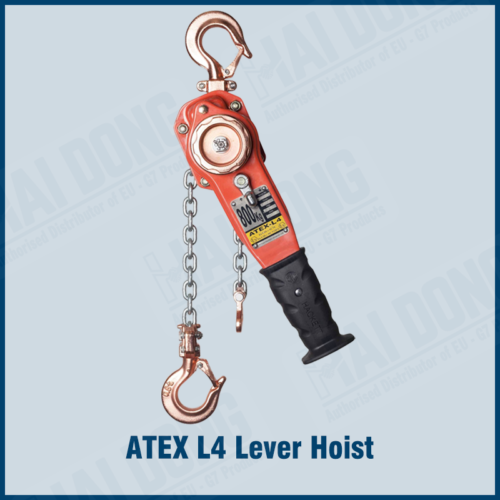

Pa lăng lắc tay WH ATEX-L4

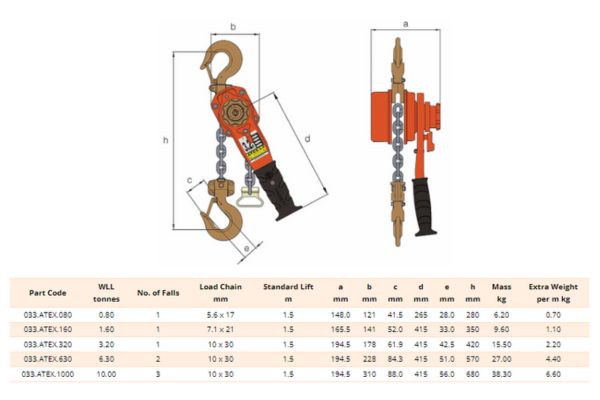

Part Code	WLL tonnes	No. of Falls	Load Chain mm	Standard Lift m	a mm	b mm	c mm	d mm	e mm	h mm	Mass kg	Extra Weight per m kg
033.ATEX.080	0.80	1	5.6 x 17	1.5	148.0	121	41.5	265	28.0	280	6.20	0.70
033.ATEX.160	1.60	1	7.1 x 21	1.5	165.5	141	52.0	415	33.0	350	9.60	1.10
033.ATEX.320	3.20	1	10 x 30	1.5	194.5	178	61.9	415	42.5	420	15.50	2.20
033.ATEX.630	6.30	2	10 x 30	1.5	194.5	228	84.3	415	51.0	570	27.00	4.40
033.ATEX.1000	10.00	3	10 x 30	1.5	194.5	310	88.0	415	56.0	680	38.30	6.60

Mô tả

Pa lăng lắc tay WH ATEX-L4 đáp ứng các yêu cầu về tiêu chẩn Quốc tế

British and European Standard BS EN13157:2004 + AI:2009
American Standard ASME B30.16-2012
Australian Standard AS1418.2-1997
South African Standard SANS 1594:2007
NORSOK R-002: 2017.

Đặc điểm của Pa lăng lắc tay WH ATEX-L4

– Khả năng giới hạn tải trọng làm việc: 800kg đến 10 tấn.

– Khả năng tải trọng nhẹ: WH ATEX-L4 được thử nghiệm và chứng nhận ở mức 2% công suất định mức của cần trục.

– Twin Pawl: an toàn gấp đôi; trang bị theo tiêu chuẩn.

– Các bộ phận mạ đồng bao gồm bát móc trên và dưới, thanh dẫn xích tải, vòng kẹp và bộ tháo xích.

– Chốt an toàn: Móc trên và dưới của WH ATEX-L4 được trang bị các chốt bằng thép đúc chịu lực nặng. Các đầu chốt và móc được tích hợp để tạo ra khả năng đóng móc mạnh mẽ và chắc chắn.

– Dấu hiệu quá tải móc và khả dụng: móc có dấu chỉ báo quá tải ở hai bên họng móc (800kg đến 10t). Cả móc trên và móc dưới đều được dập nổi mã lô, nhãn của nhà sản xuất và giới hạn tải trọng làm việc để có thể truy xuất nguồn gốc đầy đủ và tuân thủ các tiêu chuẩn quốc tế.

– Vỏ móc: được cố định bằng các vít có nắp đậy đầu ổ cắm/bu lông đầu lục giác và các đai ốc khóa nyloc để cho phép kiểm tra toàn diện.

– Chuyển chạy/kéo chéo: WH ATEX-L4 đã được kiểm tra và chứng nhận cho các ứng dụng kéo chéo hoặc kéo ngang lên đến 45° so với phương thẳng đứng mà không bị giảm độ dốc.

– Xích tải: Palăng được lắp xích tải hoàn toàn tuân thủ tiêu chuẩn quốc tế BS EN818-7 Hạng T (8).

– Phạm vi nhiệt độ: -20°C đến +135°C.

– Đã kiểm tra bằng chứng: 800kg đến 10 tấn đã được kiểm tra bằng chứng gấp 1,5 lần Giới hạn Tải trọng Làm việc.

– Giới hạn quá tải: có sẵn dưới dạng tùy chọn theo yêu cầu.

– Sản xuất và kiểm tra bằng chứng tại UK
